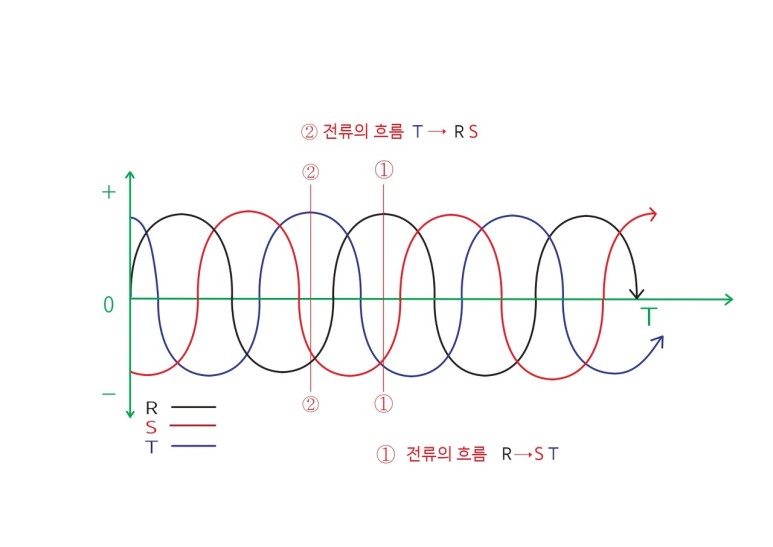

3상 (R상 - 흑색, S상 - 적색, T상 - 푸른색)에서의 전류의 흐름은

1번 지점에서 R => S, T 쪽으로 흐르게 되고

2번 지점에서 T => R, S 쪽으로 흐르게 됩니다.

그래서 3상 3선식 220V 에서 차단기에 전등라인, 전열 라인을 연결

하게 되면은 하트상 2개를 연결하게 되는데

전류가 흐르게 되는 원리가 바로 3상 전류의 위상차 때문입니다.

단상 2선식 - H(R상), N(중성선)

N선(중성선)은 접지를 하기 때문에

대지전압 0 [V]와 같습니다.

변압기 2차측이 Y 결선인 경우 중성선을 E2 접지를 합니다.

위 그림처럼 R => N, N=>R 로 교대로 바뀌게 됩니다.

60[Hz]는 1초에 교대로 60회 바뀐다는 뜻입니다.

교류 AC (Alternating Current)

1. 시간에 따라 주기적으로 크기와 방향이 바뀌는 전류이다 - 벡터(크기와 방향으로 결정되는 양)로 이해하기 쉬움

2. 회전운동으로 생성되는 전기는 교류라고 봐도 된다.

예) 발전소 거대한 터빈을 회전시켜 생산되는 전기

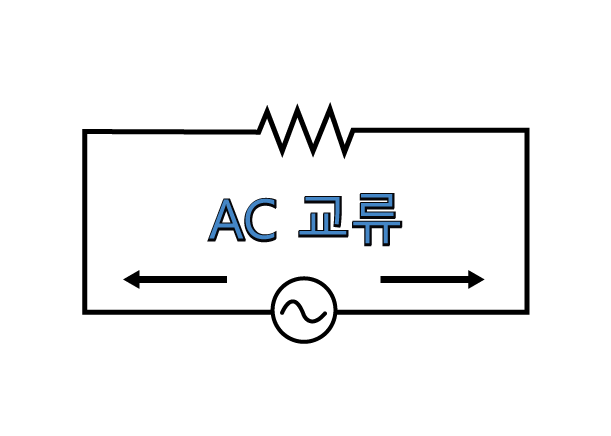

교류의 전류 방향

@ 교류의 장점

1. TR(변압기) 사용해 전압변동이 쉬움

2. 고효율 송전

3. 동력부하 사용이 용이함

@ 교류의 단점

1. 통신선에 유도장애를 일으킨다

2. 무효전력이 있기 때문에 역률관리를 해야 한다

3. 저장이 불가능하다

4. 주파수 개념이 있어서 서로 맞지 않는 경우 문제가 될 수 있다

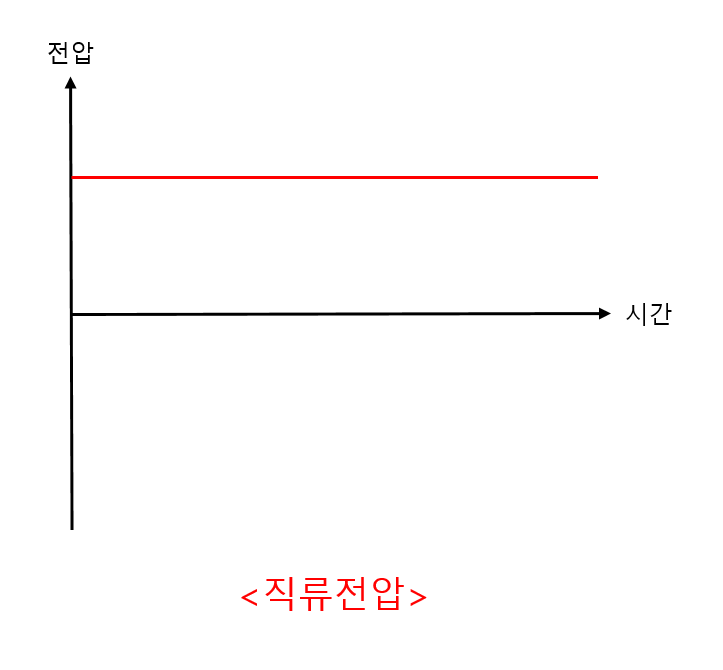

직류 DC (Direct Current) - 연속 전류

1. 직류는 전압이 일정하다.

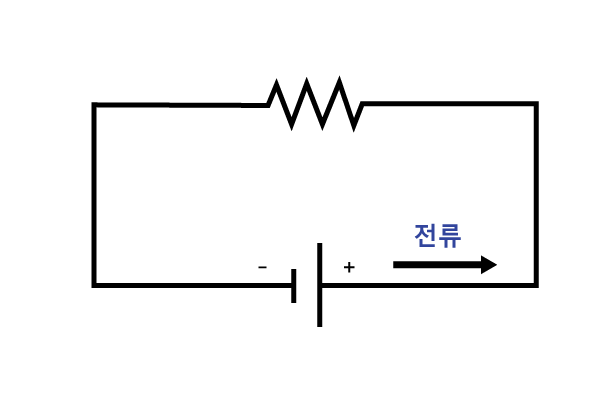

2. 직류는 한 방향으로 전류가 흐른다.

@ 직류의 장점

1. 전압이 일정해서 전력의 질이 우수하다. (정교한 동작이 중요한 전자제품이 직류를 많이 사용)

2. 전기를 충전할 수 있다.

@ 직류의 단점

1. 전압변경이 어렵다.

2. 선로 길이에 따라서 전압변동이 커진다

1. 전압 - 전기의 위치에너지 차이 (=전위차)

2. 전류 - 전하의 흐름 (단위 시간동안에 흐른 전하의 양)

예) 폭포에 비교 하면 쉽게 이해할 수 있다.

물이 떨어지기 위한 위치 에너지 (고저차) = 전압

흐르는 물 = 전류
