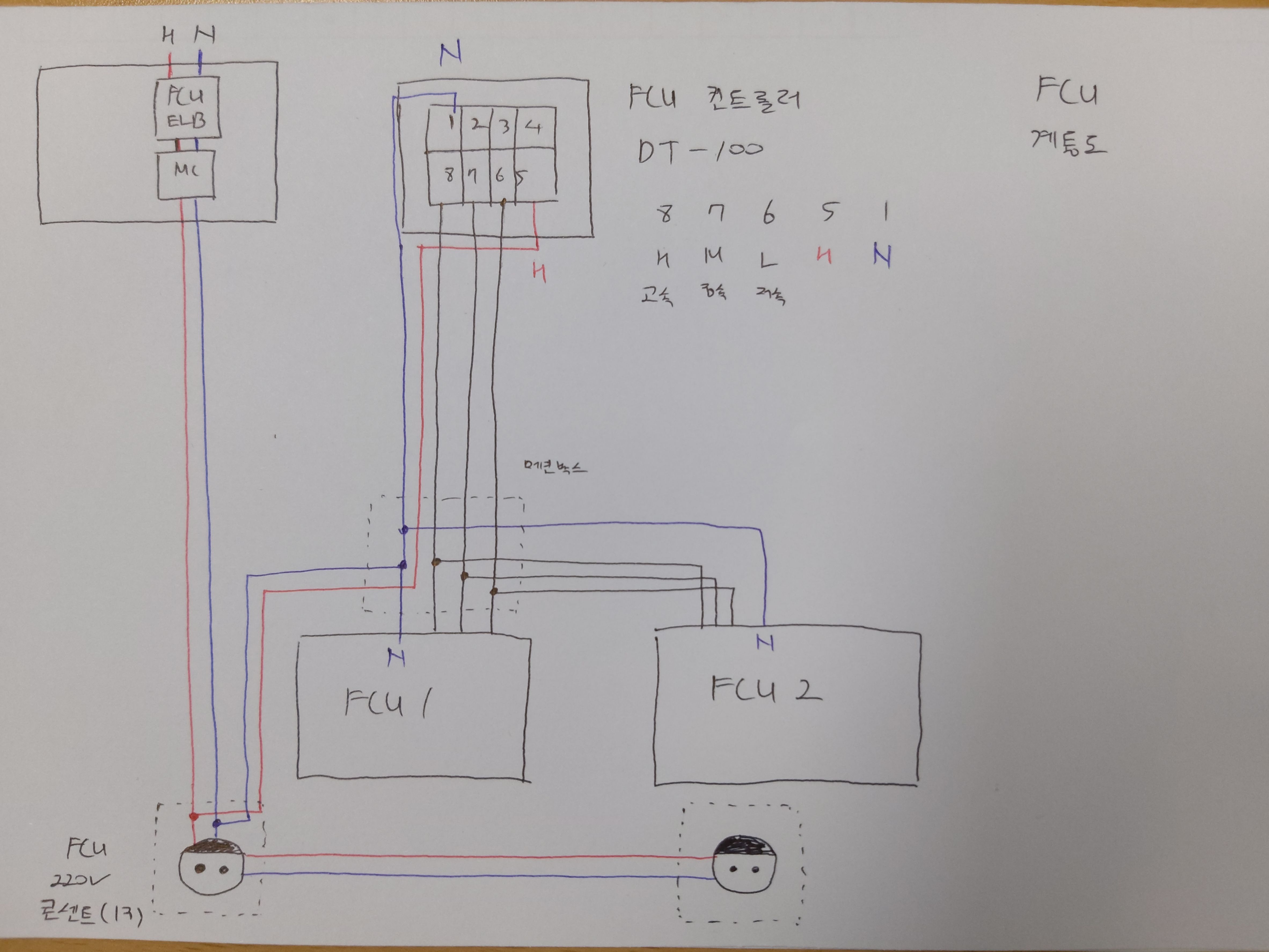

FCU 결선도 (DT100 컨트롤러)
2024. 3. 30. 18:34
기숙사 누전된 콘센트 전선 확인 저장용
2020. 7. 8. 20:25
적색 - H, 노랑 - N, 파랑 - 접지
'개인저장용 > 메모장' 카테고리의 다른 글
| FCU 결선도 (DT100 컨트롤러) (0) | 2024.03.30 |
|---|---|
| 객실제어함 회로 구성 (0) | 2020.02.19 |
| 미래관 전자식 스위치 선 구분 (0) | 2018.12.11 |
객실제어함 회로 구성
2020. 2. 19. 16:57
경상대 기숙사 객실제어함 회로 구성 (도통으로 확인)
Main ELB 20A / 정격감도전류 30mA
분기 ELB (화장실 전등+전열) ELB 20A / 정격감도전류 15mA
'개인저장용 > 메모장' 카테고리의 다른 글
| FCU 결선도 (DT100 컨트롤러) (0) | 2024.03.30 |
|---|---|
| 기숙사 누전된 콘센트 전선 확인 저장용 (0) | 2020.07.08 |
| 미래관 전자식 스위치 선 구분 (0) | 2018.12.11 |
미래관 전자식 스위치 선 구분
2018. 12. 11. 11:58
1. 전자식 스위치가 1차, 텀블러 스위치가 2차에 있다.
2. 적색 - 하트상, 흰색 - 중성선, 초록색 - 출력선 (텀블러 스위치 1차로 감)
'개인저장용 > 메모장' 카테고리의 다른 글
| FCU 결선도 (DT100 컨트롤러) (0) | 2024.03.30 |
|---|---|
| 기숙사 누전된 콘센트 전선 확인 저장용 (0) | 2020.07.08 |
| 객실제어함 회로 구성 (0) | 2020.02.19 |
