장현호(전기현장)

과부하로 인한 차단기 트립시 부하에 정격전류 or 부하의 용량이 표시 되어 있으면

부하전류를 계산해서 과부하 원인 기기를 빠르게 찾을 수 있는데

간혹 부하에 정격전류나 용량이 표시 되어 있지 않아서 직접 클램프 미터로 측정해야 하는

경우가 생긴다.

그러나 대부분의 기기가 H+N+E선이 피복으로 덮여 있기 때문에 측정을 하기 힘들다.

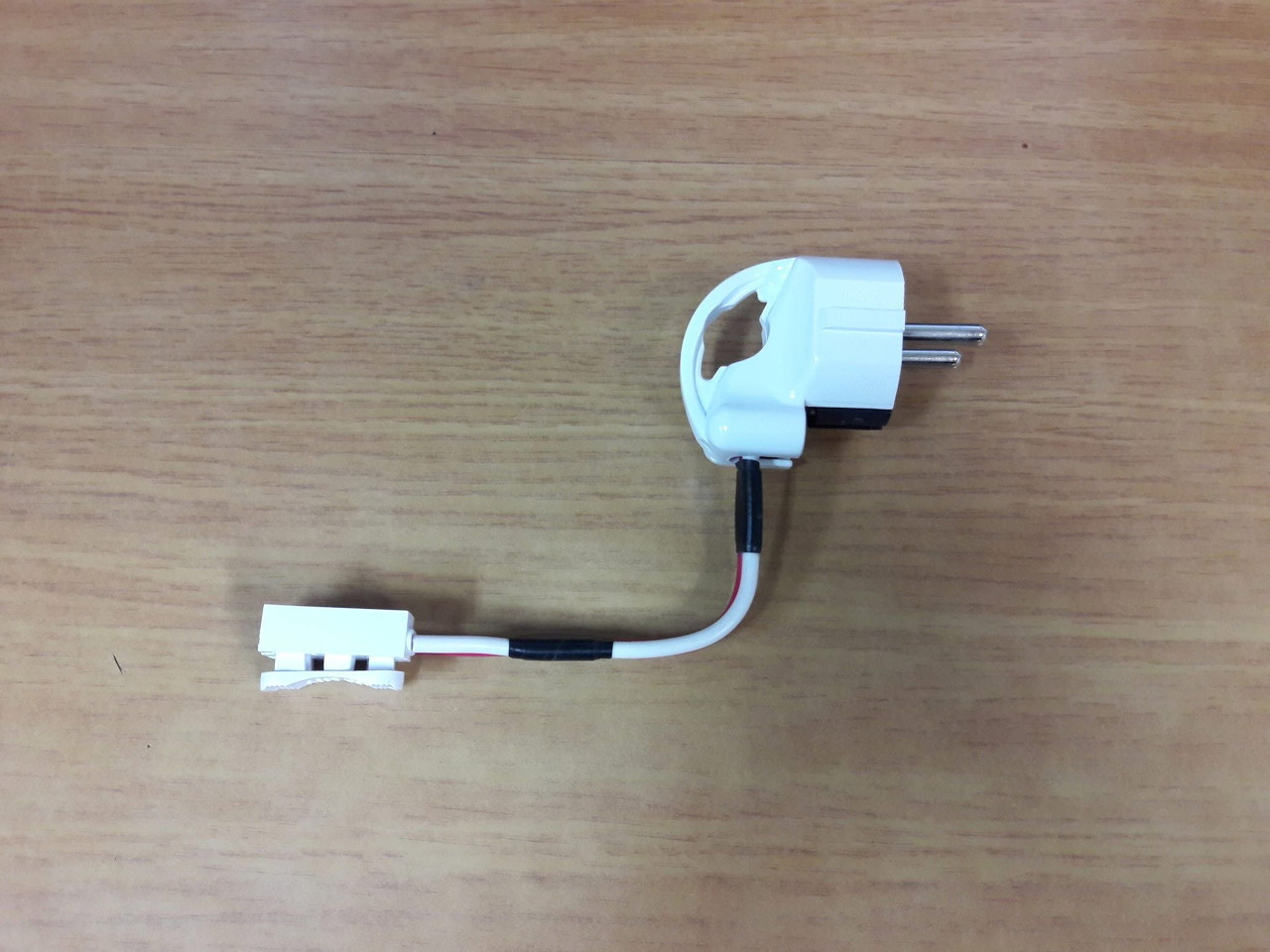

그래서 클램프 미터로 측정하기 쉽게 하기 위해서 H + N 선이 노출되어 있는 콘센트를 만들어서

사용하면 편리하다.

2선 간이접지 측정을 할때 N선을 활용하게 되는데

일반 적인 콘센트는 접지저항계에 연결할때 불편하다.

그래서 N선을 찾고 측정을 편리하게 하기 위해서 만든 플러그이다.

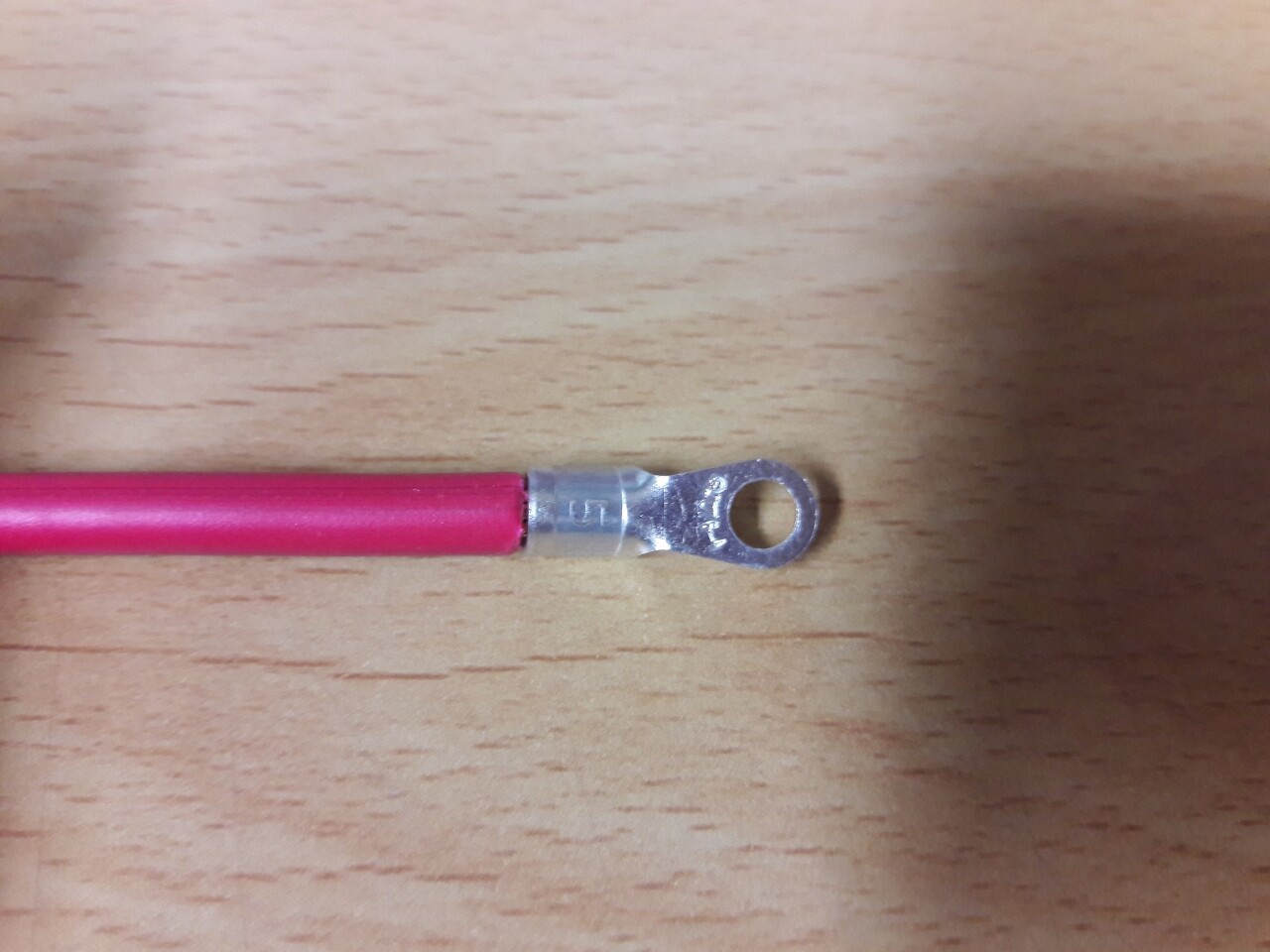

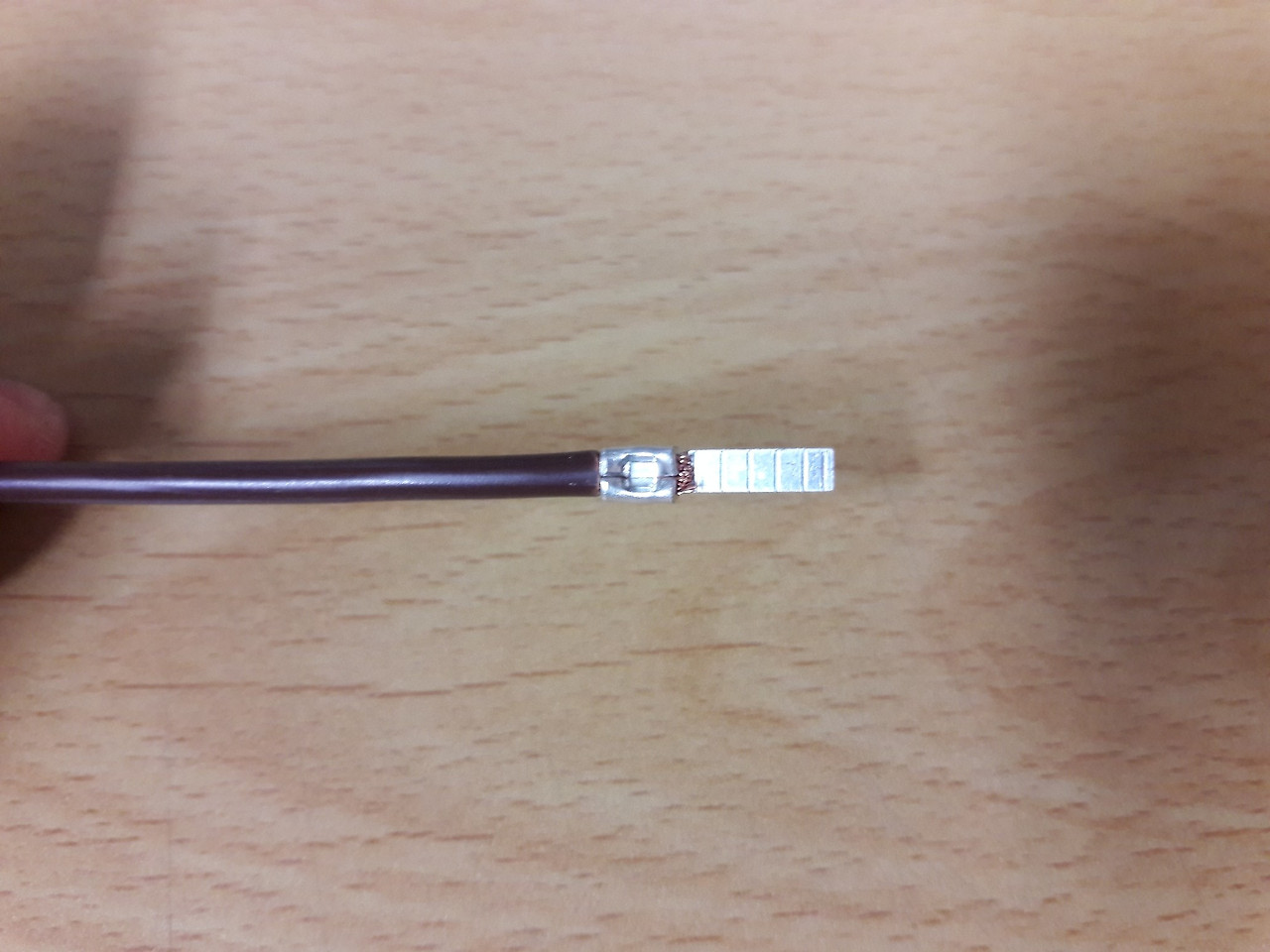

압착기로 압착단자 배를 찍는 것이 정석입니다.
