1. 503호 누전차단기 트립으로 방문
2. ELB 2차측 라인이 천장 환풍기 및 콘센트 1개 라인으로 연결 되어있는 것을 확인
3. 콘센트 1개 라인 - 부하 없음, 절연저항 정상, 단락으로 인한 이상 없음 (정상)

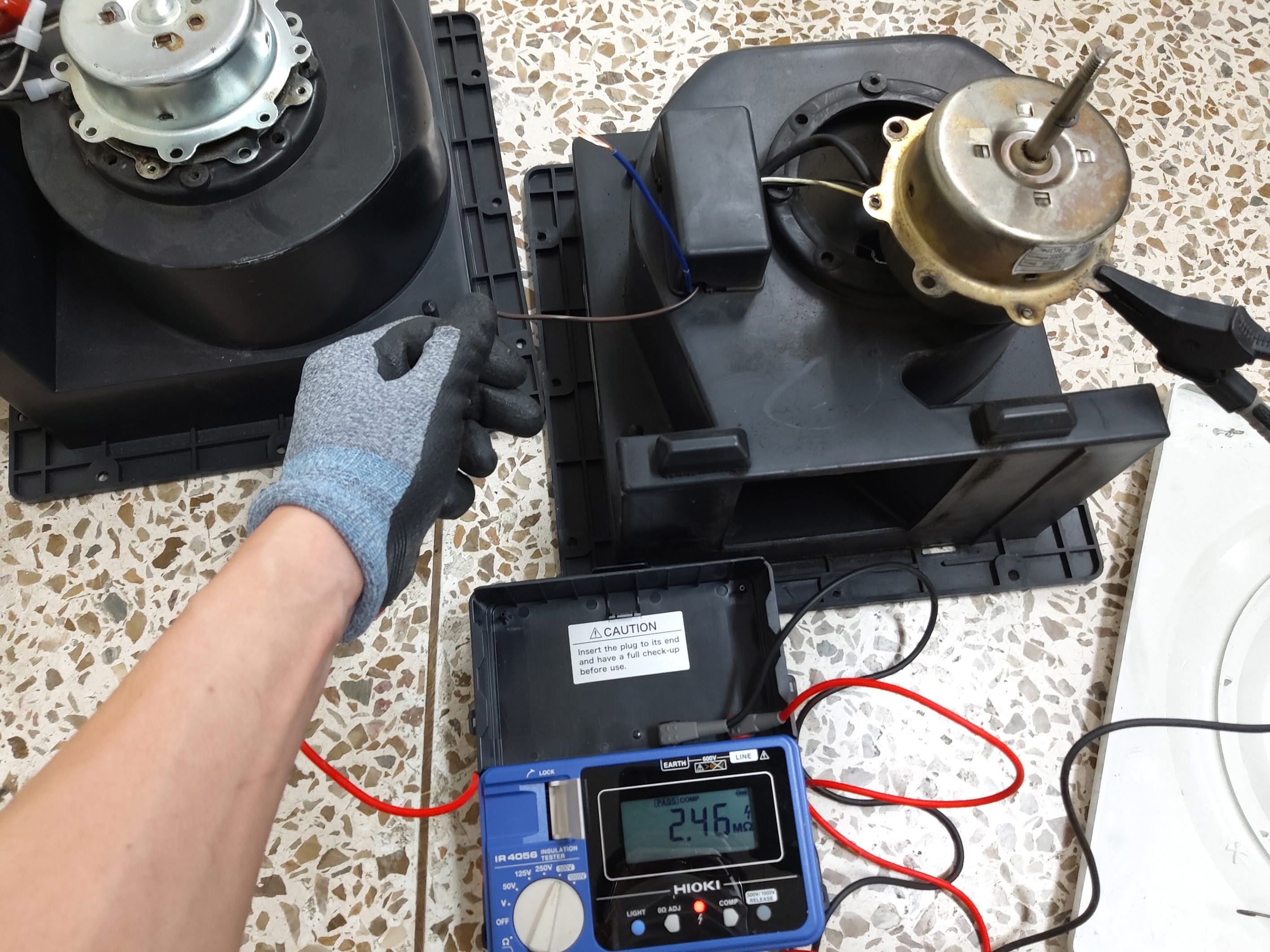

4. 환풍기에 접지가 없어서 ELB 2차측 에서 절연저항 측정이 안되서
환풍기 분해 후 절연저항 측정 - 2번 환풍기 모터 절연저항 나쁨 및 코일 권선 소손 확인
※ 저희는
전동기 절연저항을 10-50M옴 좋음 / 5-10M옴 보통 / 2-5M옴 이상 / 2M옴 이하 나쁨으로 판정하고
있습니다.

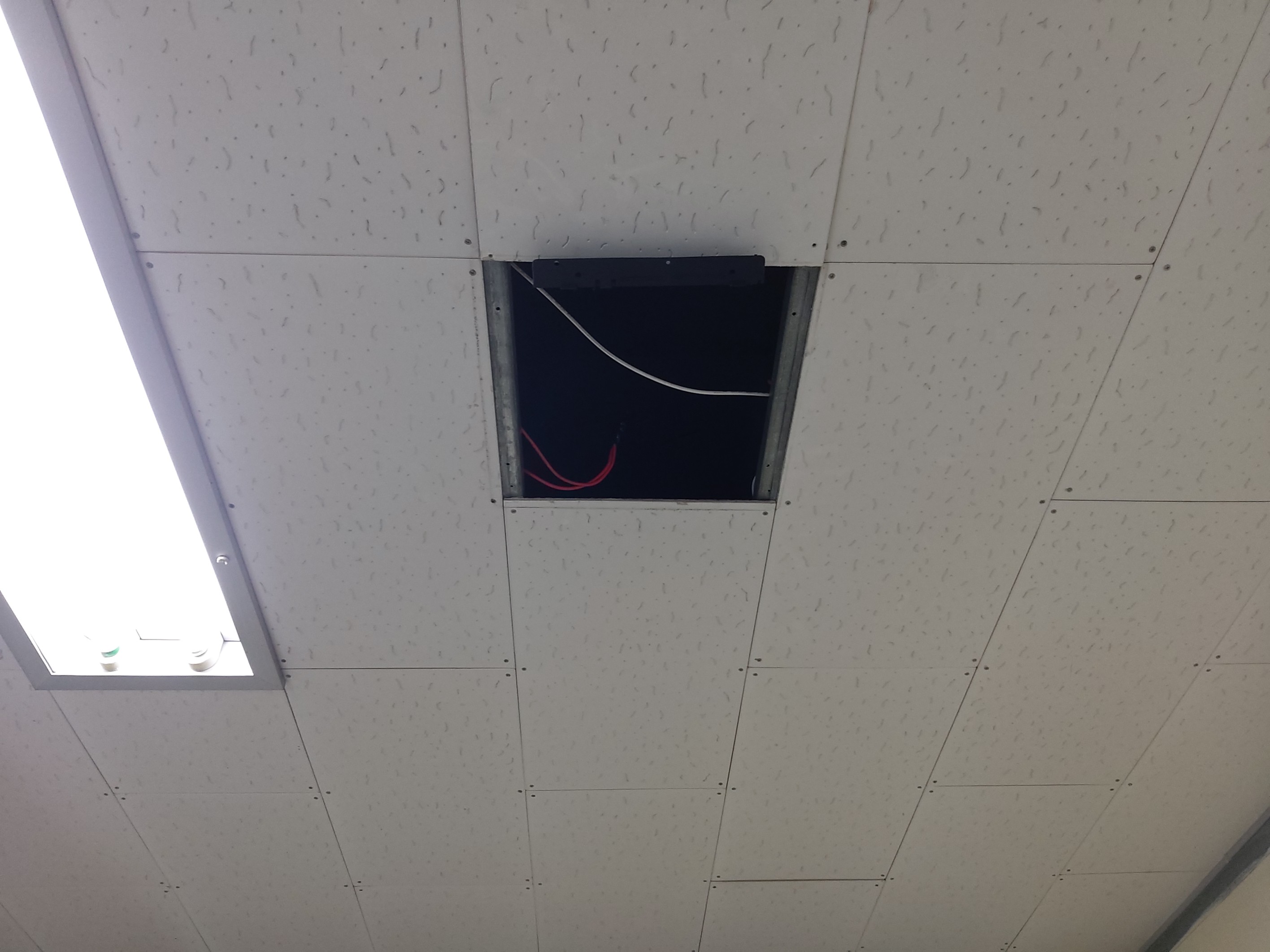

5. 라인 말단 절연처리 후 환풍기 교체 예정
