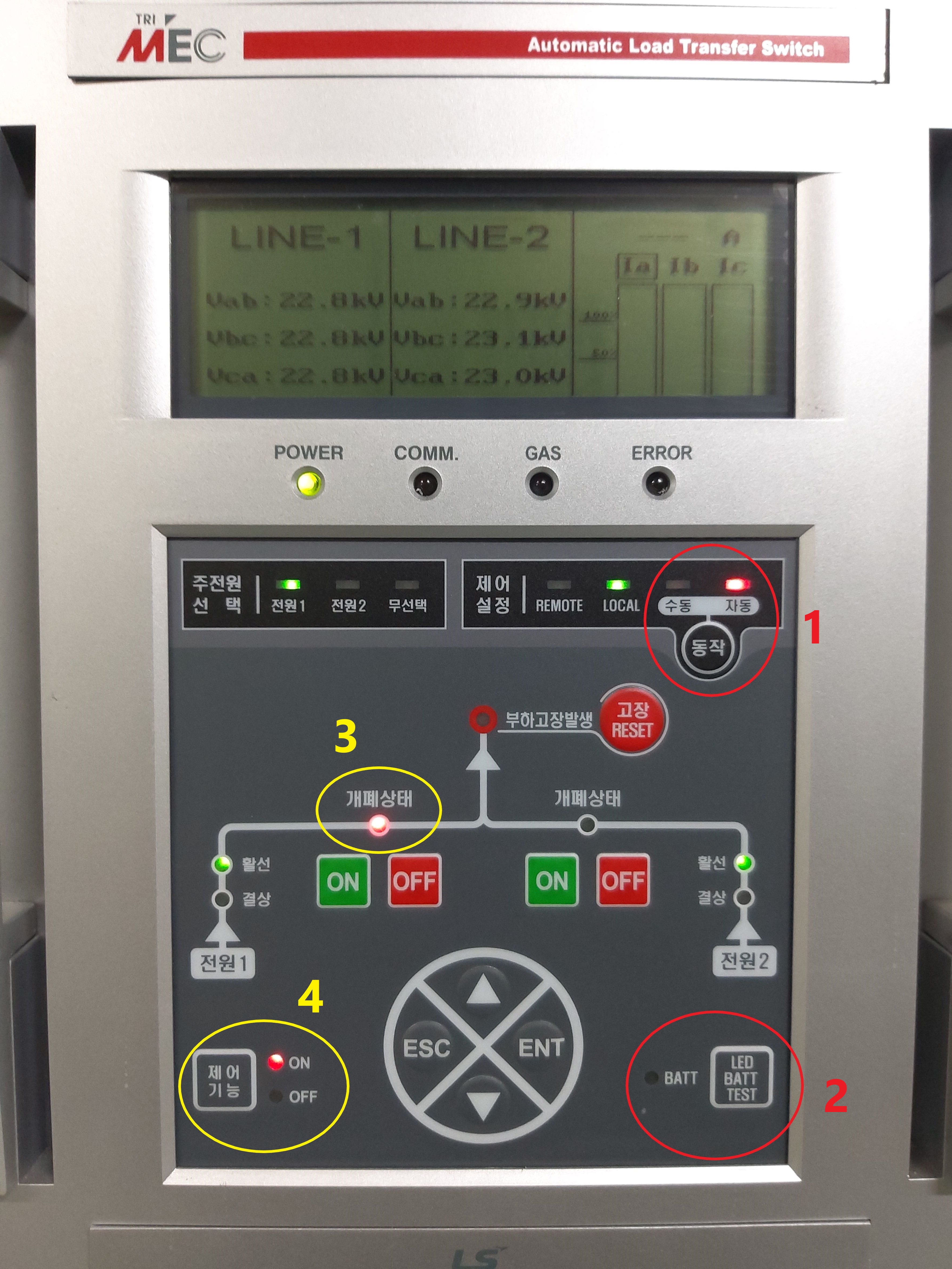

1. 제어설정 확인 : REMOTE - 원격 수동제어 가능, 자동제어 할 수 없음
LOCAL - 현장에서 수동제어 및 자동제어 가능
동작 자동, 수동 - 전환동작 방법 선택
% LOCAL, 자동으로 설정 되어 있는지 확인

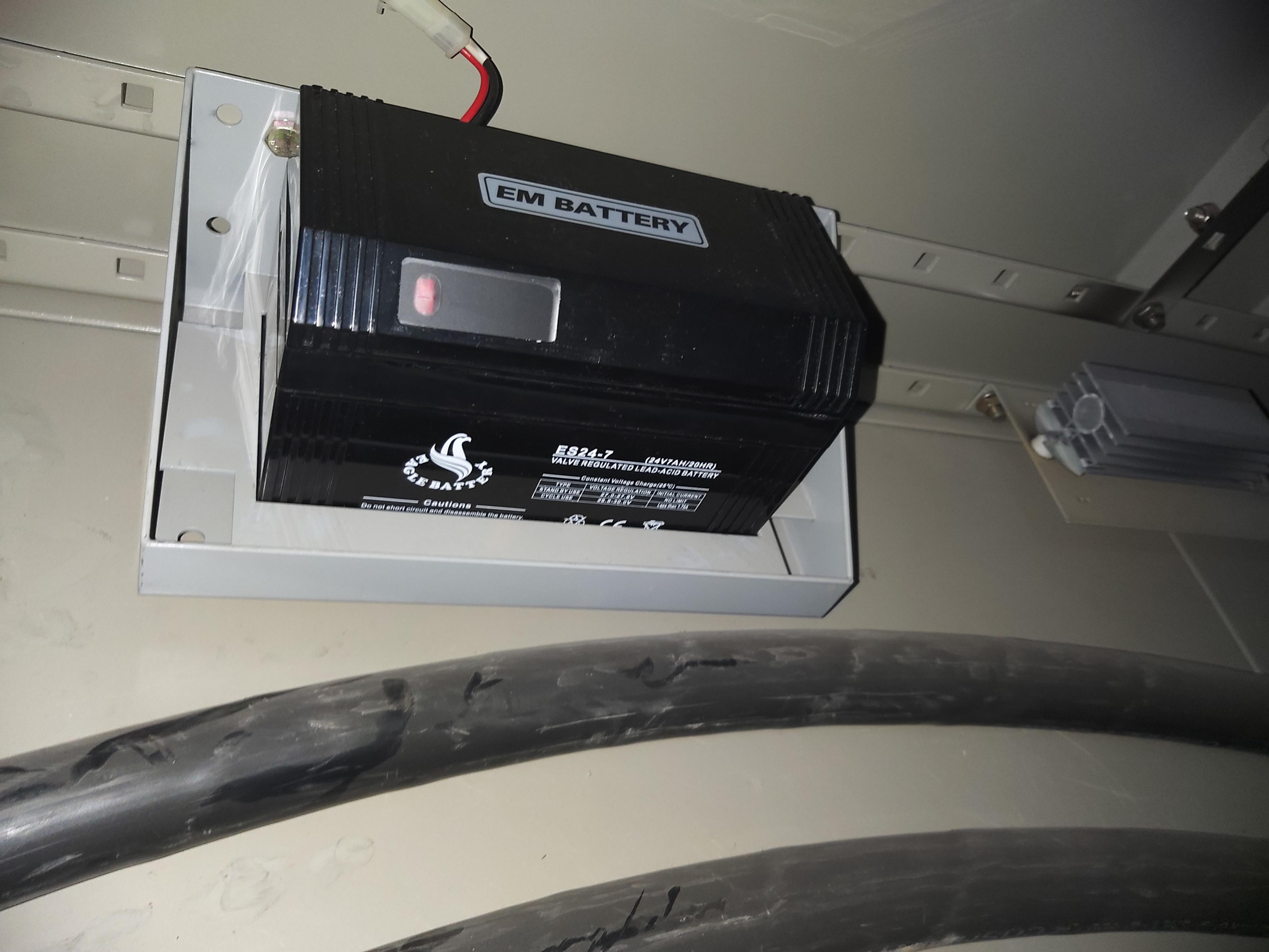

2. 베터리 상태 점검 : LED BATT TEST 버튼을 누르면
베터리 전압이 20V이하인 경우 Check low battery 표시되고
BATT LED가 점멸됨
제어전원의 정전을 대비하여 사용되는 예비용 배터리이기 때문에 상시 확인해야 함
교체주기 확인 필수 : 2~3년
정격 : DC24V, 10Ah
3. 개폐상태 확인 : 전원1(주전원) 개폐상태 확인 및 활선 확인 가능
4. 제어기능 확인 : ON 설정 - 수동 ON/OFF 조작, 설정에 따른 정상동작이 가능
OFF 설정 - LED test, 설정 변경 및 현재 상태 표시만 가능
% ON 설정 되어 있는지 확인
