장현호(전기현장)

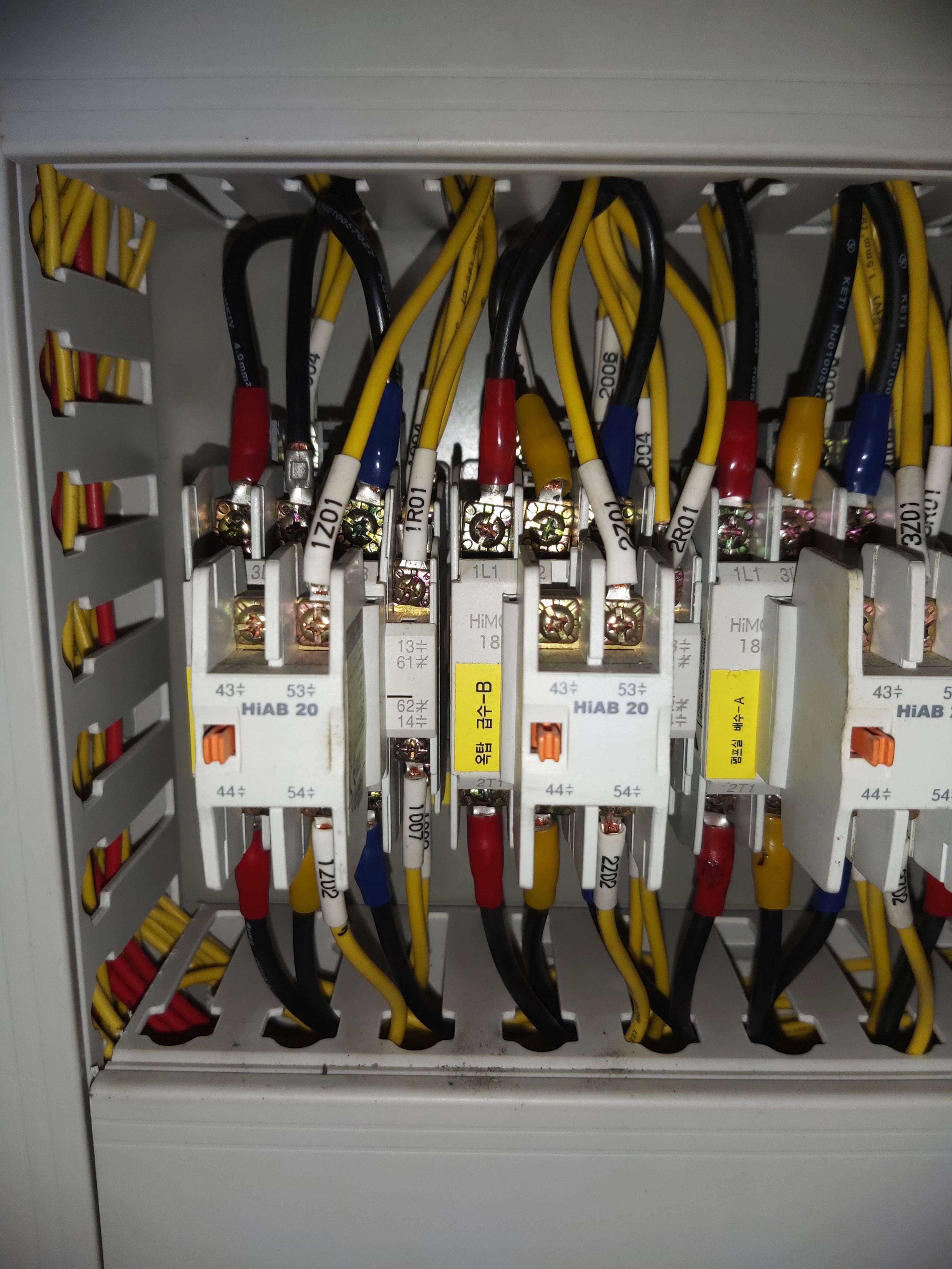

일반적으로 MC에 보조접점이 1~2개 일체형으로 붙었다.

그러나 상황에 따라서 추가로 보조접점이 더 필요한 경우 MC상부에 기계식으로 연결을 하는 보조접점을 사용한다.

​

기계식으로 동작을 하기 때문에 설치시 MC상부와 정확하게 접속을 해야하고 MC 제품별 보조접점이 다르기 때문에 같은 제품을 사용하는 것이 좋다.

일반적인 MCCB 및 ELB 수명은 약 10~15년 이다.

물론 사용환경이 좋지 않은 경우

1) 차단기 정격의 70% 이상 장시간 사용

2) 차단기 주변 온도가 높거나 습기가 많은 경우

3) 분진 및 진동이 많은 경우 차단기는 3년도 못 사용하교 교체하는 경우가 있다.

반대로 환경이 좋으면 20년 이상 정상 작동하면 차단기도 있다.

유도전동기 진동이나 여러가지 원인에 인해서 단자가 풀리는 경우가 있다.

그래서 차단기 단자 접촉이 불량해서 열화되고 화재로 이어지는 경우가 많다.

작은 작업이지만 정말로 중요한 작업이라고 할 수 있다.

사진 촬영상 한손으로 단자를 리볼팅 했지만 양손으로 단자를 리볼팅 하는 것이 좋다.

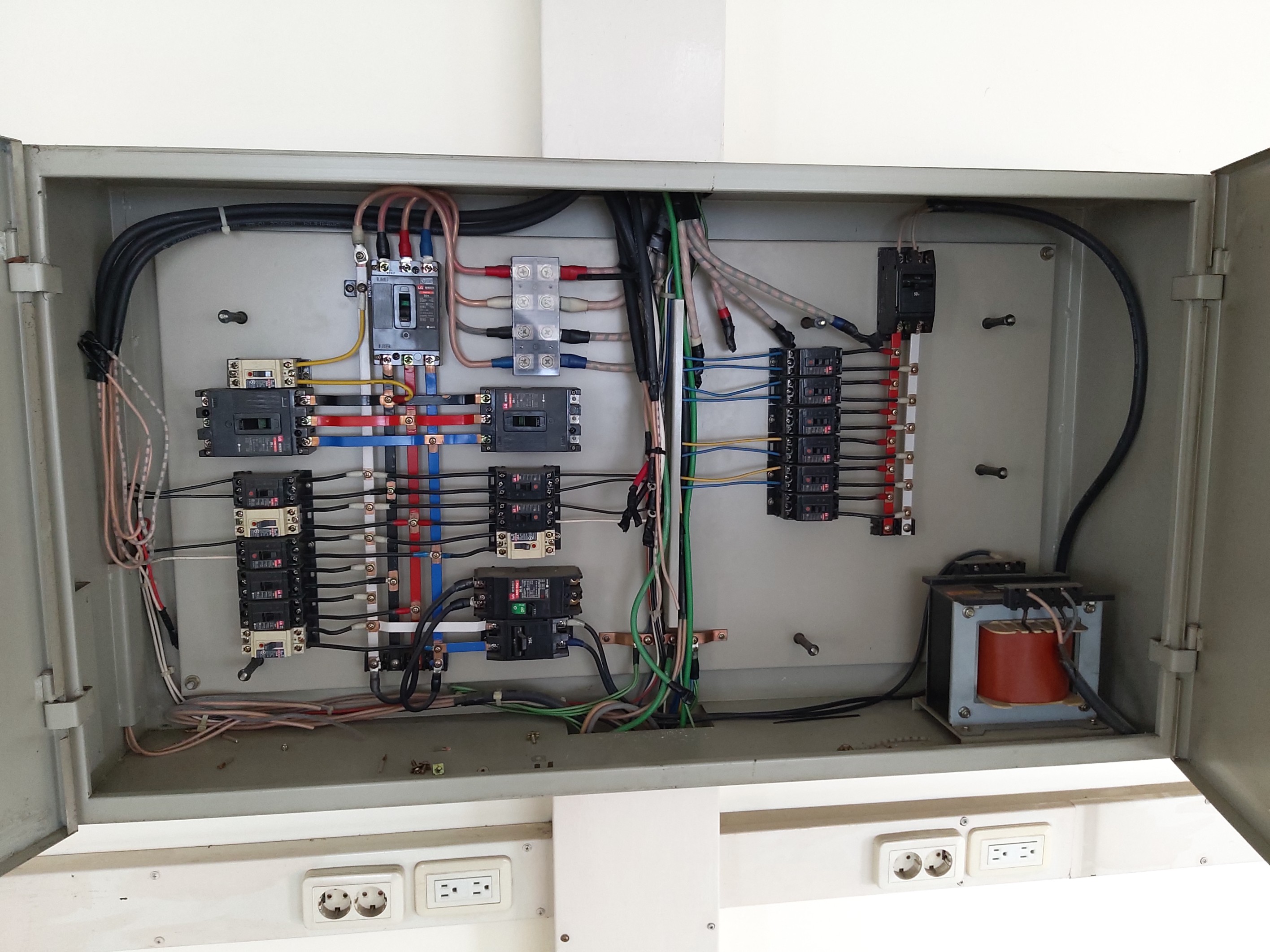

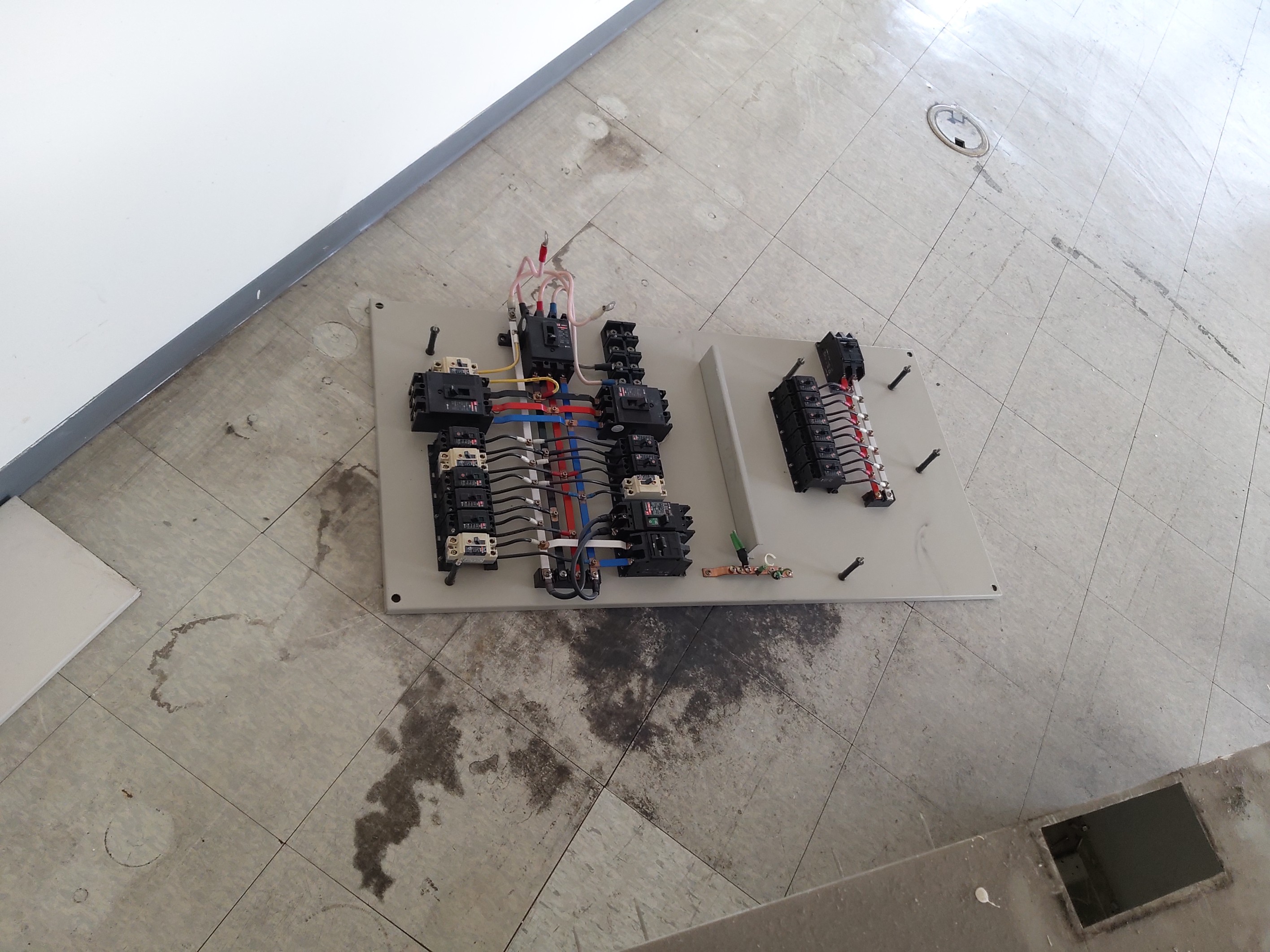

연구실 분전반 철거 작업을 하게 되었다. 문제는 분전반 회로 구성이 어떻게 되어있는지 도면도 없는 상태였고

호실마다 분전반 내부에 메인 차단기 1개 / 메인 단자대 1개 각 각 구성이 되어 있어서 철거에 어려움이 있었다.

3상의 선간 전압이 380V 이기 때문에 철거 작업 중 계속 해서 검전기와 멀티 테스트기로 전압을 확인 하면서

혹시 모를 사고에 대비를 했다. 3상 단락 사고가 발생하면 대형 사고로 발생 할 수 있기 때문에 주의를 해야 한다.

회로 파악 후 배전반 및 EPS실 차단기를 내리고 작업을 함.

1. 지하 배전반에서 메인 단자대로 직접 결선 호실

  배전반 1번 차단기 - 508호, 506호, 신설 분전반 2개소

  배전반 2번 차단기 - 507호, 509호

  배전반 3번 차단기 - 504호, 503호, 502호, 502호

2. 5층 EPS 에서 메인 차단기로 결선 된 호실 (5개 호실)

   501, 503, 504, 506, 508
