ALTS(자동부하전환 개폐기) 일상점검 1





1. 가스압력계 점검 : SF6사용, 가스의 압력이 낮은 상태에서 전환이 되게 되면 아크 소호능력이 떨어지기 때문에

                                 아크가 크게 발생하고 절연이 파괴 될 수 있기 때문에 정상범위 인지 체크 해야 함



2. 메인 스프링 점검 : 화살표가 우측 => Charge  (정상)상태 확인, 화살표가 좌측 <= Free 상태

                                  당연히 스프링이 충전되어 있지 않으면 전환 기능이 동작하지 않음

                                  상용전원과 예비전원 메인 스프링이 상시 정상상태(Charge)인지 확인 필수



3. 수동핸들 홀 : 제어함에 이상이 생겨서 수동으로 투입시 사용

                          예) 전원1 개방 상태에서 수동 투입시

                                수동핸들을 홀에 끼우고 시계방향으로 회전

                                메인1 스프링 상태가 Charge (화살표 우측)

                                가 되면서 딸각 소리가 남

                                후에 7회정도 공회전 되는지 확인

                                전원1 투입 버튼 누름



4. 동작계수기 : 전환된 횟수를 표시

                         자동전환, 자동복귀 되는 경우가 있기 때문에 전환 횟수를 체크하고 있어야함



5. On/OFF 표시 : 전원1 개방 또는 투입상태 표시 (현재 투입상태)



6. 투입 개방 버튼, Lock key : 투입- 초록색 (ON), 개방 - 적색(OFF) 버튼

                                                 Lock key 12시 잠금, 3시 풀림



SF6가스 압력계 확대 모습

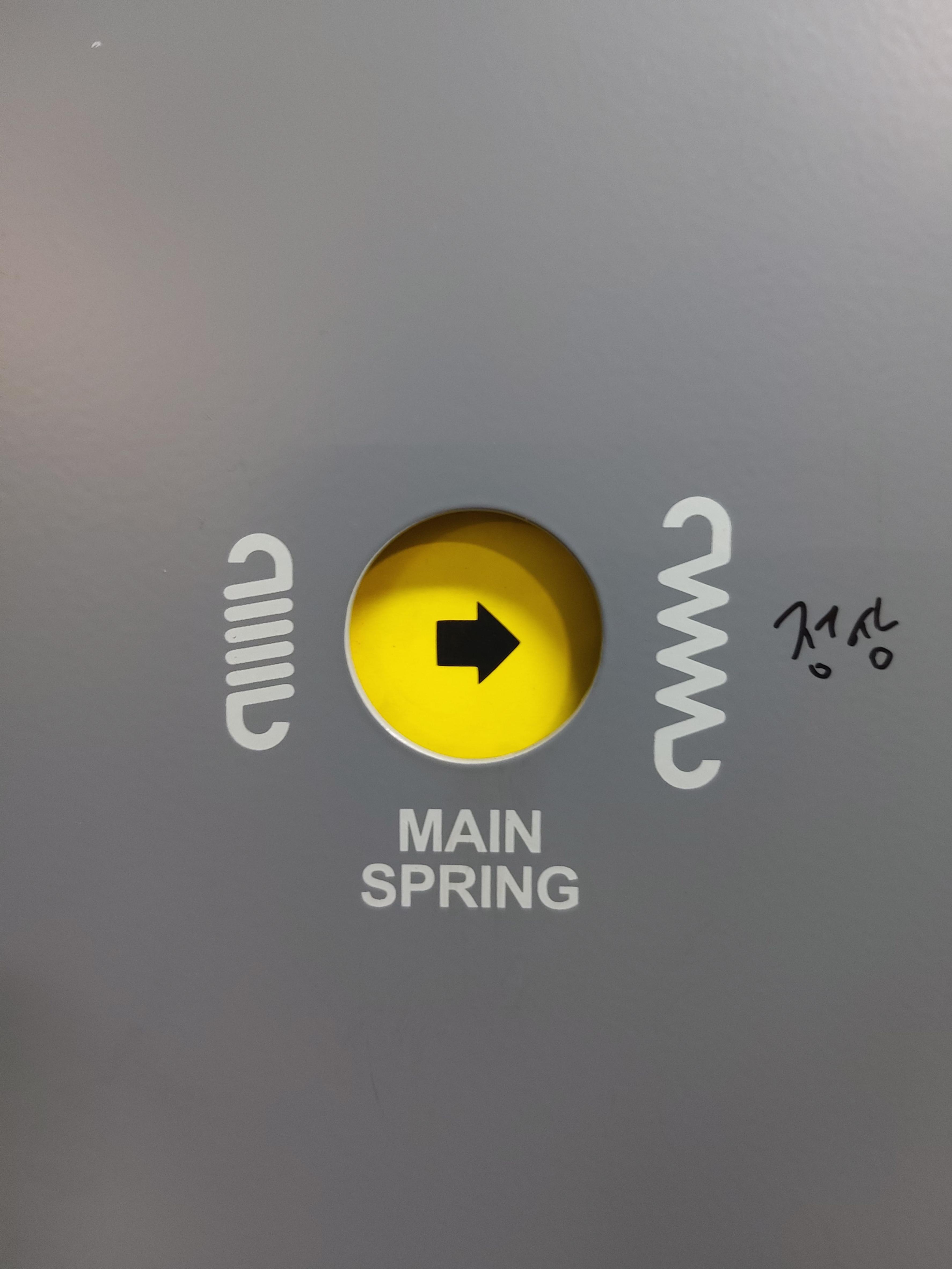

메인 스프링 상태 표시 확대 모습





수동 핸들
