실험실 (220V / 110V 동시사용) 콘센트 설치 작업

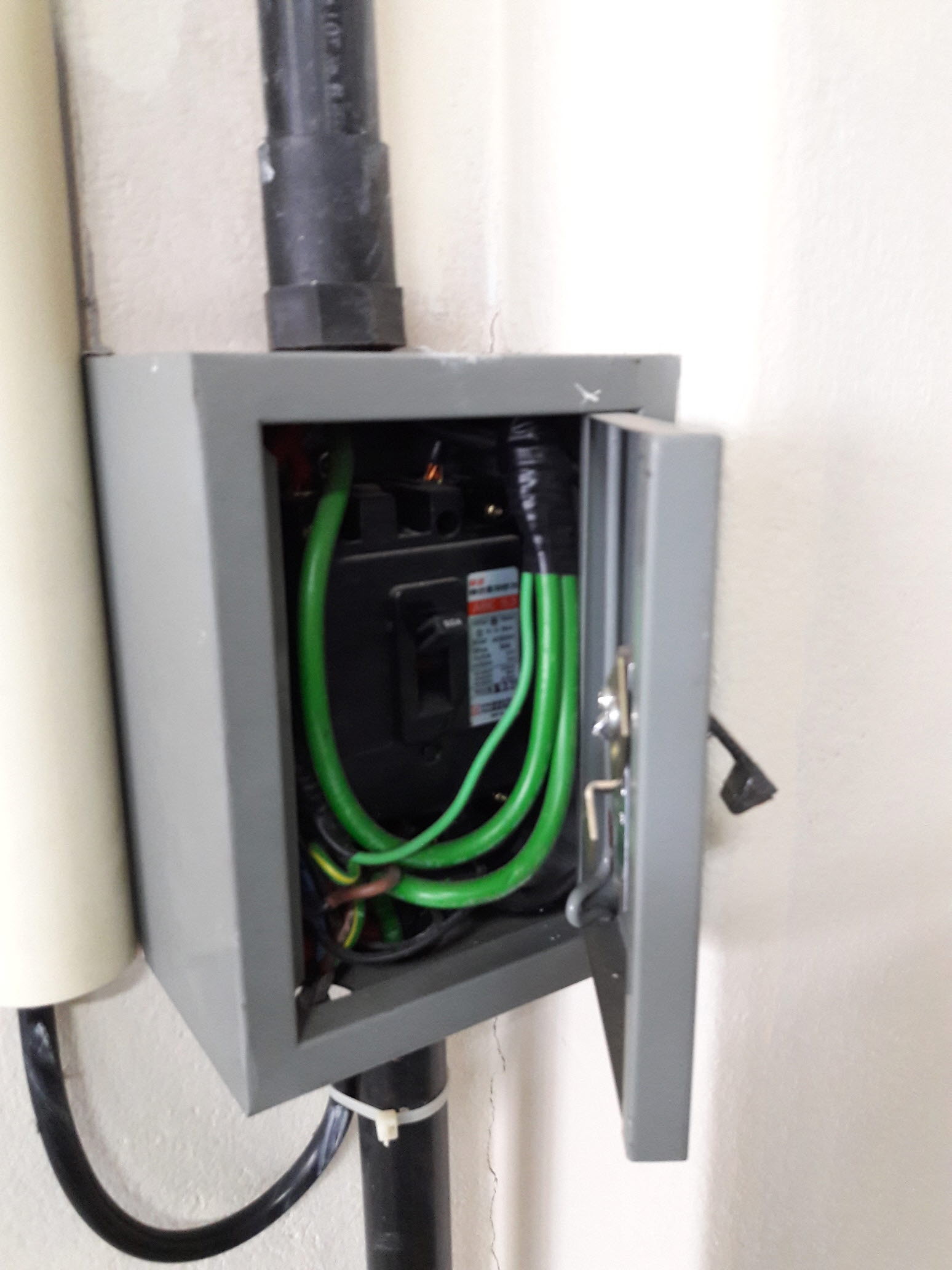

3상 4선식 220/110V 분전반에서 온 실험실 내 간이 분전반

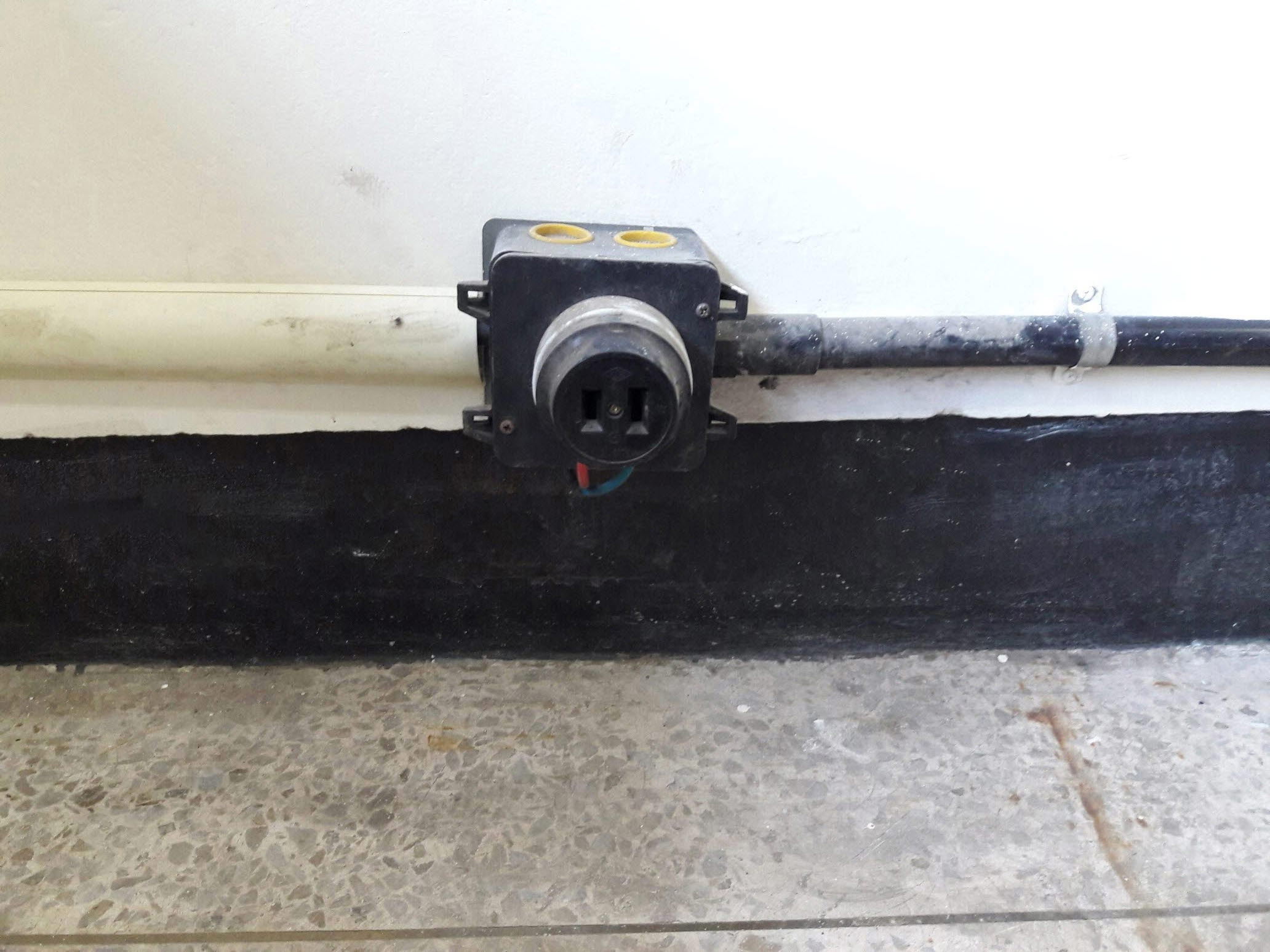

기존 콘센트 복스(케이블 선은 3상 + 초록색은 N선)

1. 실험실에서 220V / 110V 콘센트를 동시에 사용

2. 메인 분전반 3상 4선식 220 / 110V => H상 + H상 220V 사용

                                                  H상 + N선 110V 사용

3. 간이 분전반 3상 3P 차단기 + 초록선은 접지선이 아니고 메인 분전반에서 온 N선

4. 콘센트 복스에서 결선시에 H상 N선 구분해서 결선을 해야 함.

5. 결선 후 전압 체크

6. 추후 접지 작업 필요함
