전선 읽는 법
초보전기인
2024. 1. 27. 09:56
1. 일반적인 전선에 대한 규격 정보
일련번호(인증번호) - 허용전압(상전압/선간전압) - 전선의 명칭 - 전선의 굵기 - 제조사 - 제조연월 - 전선의 길이
2. 기본적인 약호
C : Core의 약자 전선의 가닥수 표시
SQ : 전선 내부 도체의 단면적 (전선의 굵기) 표시

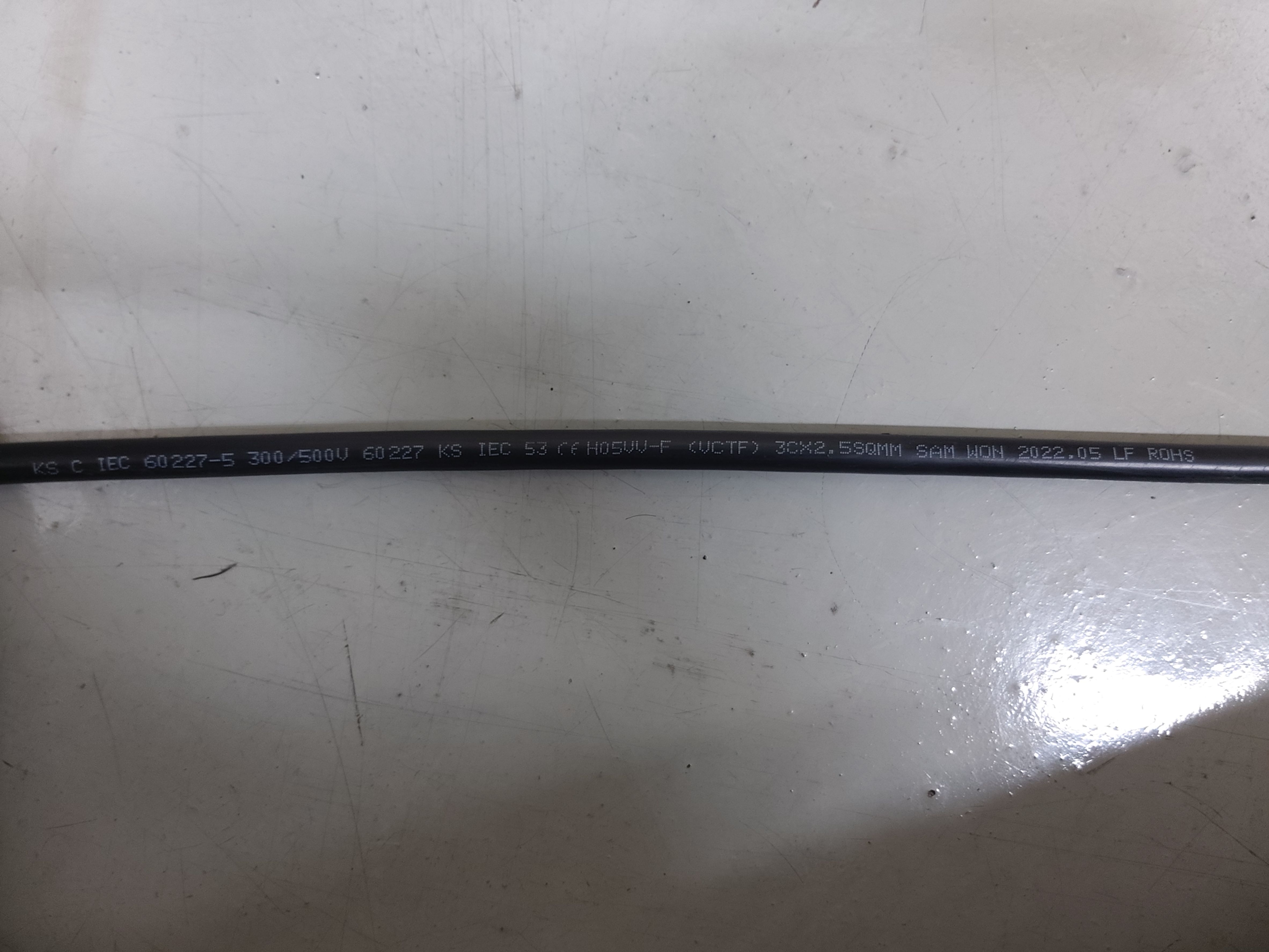

예시
300/500V : 상전압/선간전압
VCTF : 전선의 종류
3C X 2.5SQMM : 전선의 가닥수 3, 전선의 굵기 2.5SQ
0.6/1kV : 상전압/선간전압
TFR-CV : 전선의 종류
3C X 4SQMM : 전선의 가닥수 3, 전선의 굵기 4SQ
50M : 시작점 부터의 전선의 길이
