변압기 누설전류 측정 (중성점 접지 측정)
초보전기인
2024. 1. 19. 19:10

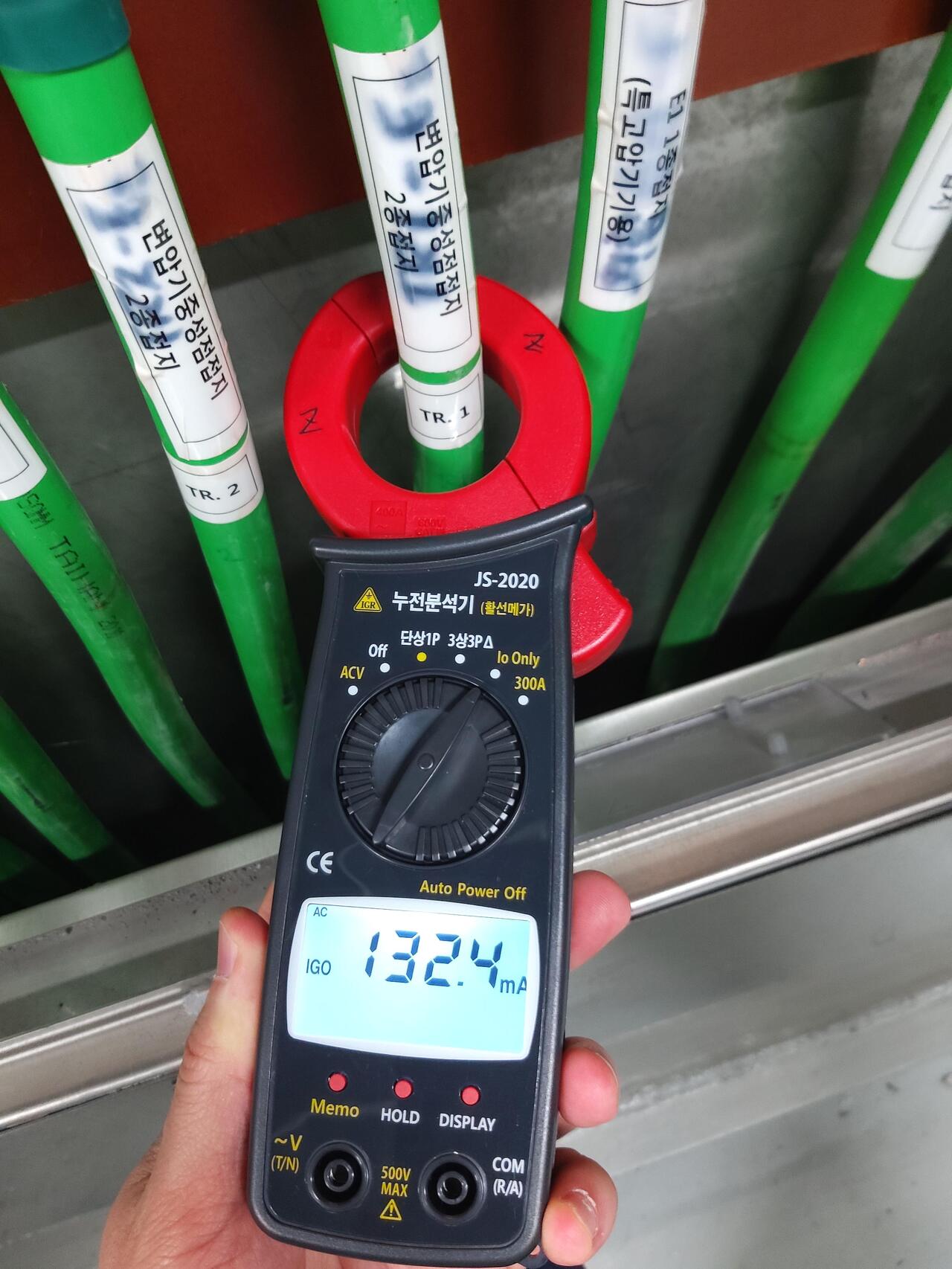

변압기 중성점 접지선의 누설전류 측정관리기준은
최대사용전류의 1/2000
변압기 용량 1,000kVA 기준으로
변압기 2차 정격전류 = TR 정격용량 / TR 2차 전압 X 1.732(루트3)
2차 정격전류 = 1,000,000 / 380 X 1.732
2차 정격전류 = 1519 [A]
1519 X 1/2000 = 0.76 [A] = 760 [mA]
이하 이면 누설전류가 양호하다.
